自AC交流电被发明以来就一直在日常生活中扮演着不可或缺的角色；但在没有交流电的场所若需要用电，通常只能采用燃料发电机产生交流电以满足需求，然而这类发电机有噪音大且污染多等缺点。随着全球气候不断变暖，碳排放与生态环保已成为全球关注的重点，未来太阳能与风力等绿能应用将更加广泛。在这类应用中，DC - AC逆变器扮演着十分重要的角色。

明纬新推出的NTS/NTU系列逆变器与NPB系列充电器搭配客户端电池系统，不仅可以解决各种无AC电场所的电力供应问题，也可以作为以电池为基础的UPS备用电源，提升整体系统工作的稳定性。

NTS/NTU系列产品是一款纯正弦波输出的逆变器，可通过面板上的指拨开关选择交流输出电压、频率及设定省电模式，且有各种AC插座可供选择搭配，可满足全球大多数系统的使用。产品提供输入欠压、过压报警与关机保护功能，可防止电池过放，提高电池寿命。外置的RJ-11通讯端口可实时读取充电器内部电池电压、输出电压等数据，可扩充系统相关功能。

相关重点规格与应用概述如下。

【输出电压、频率、省电模式设定】

透过指拨开关设定输出电压、频率与省电模式，指拨开关设定选择请参阅表1，省电模式于极轻负载状态下关闭输出电源，以减低电池损耗，如医疗相关等紧急电源应用，建议采用非省电模式，以确保系统可持续工作。出厂设定为110Vac/60Hz或230Vac/50Hz，以及非省电模式。

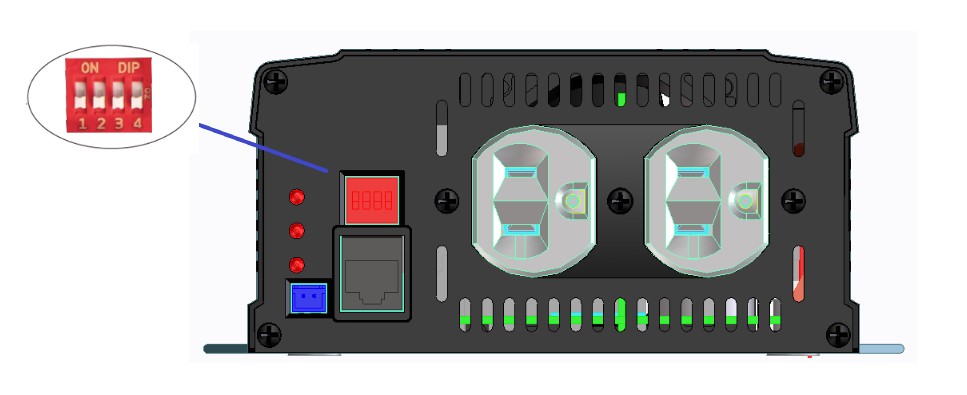

图1 指拨开关示意图

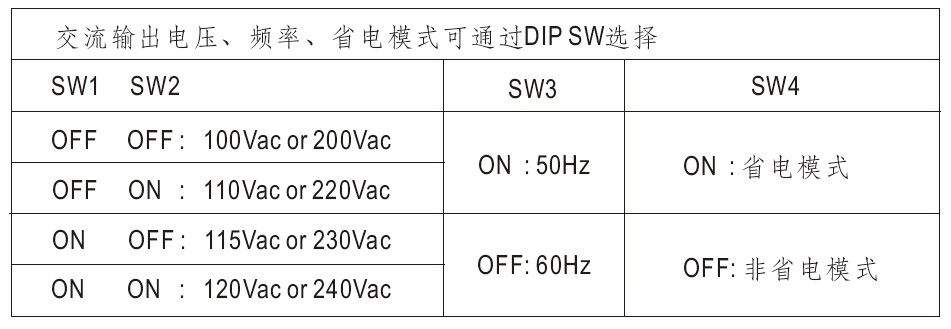

表1 指拨开关设定表

【AC 输出插座】

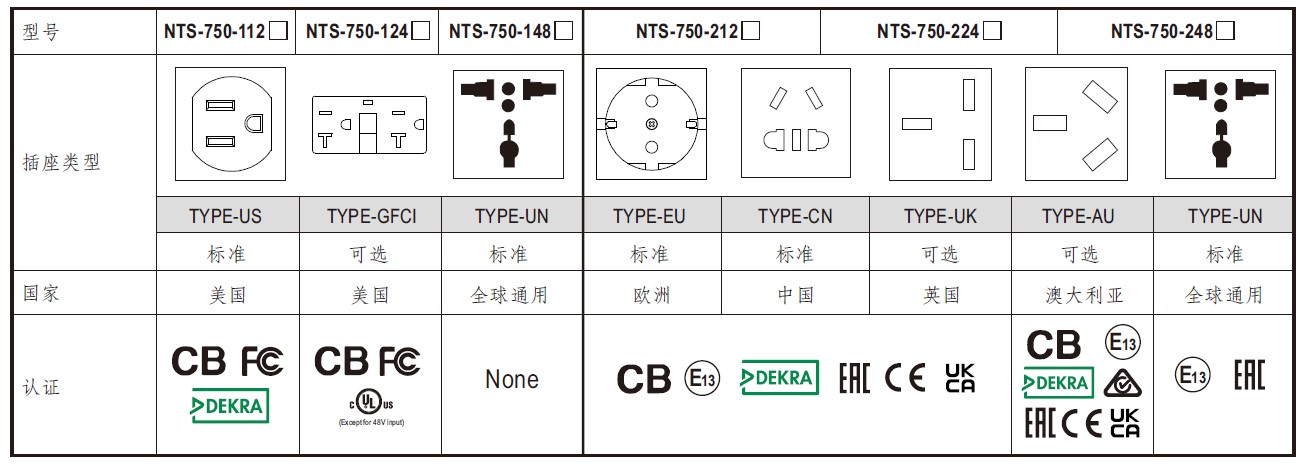

表2显示不同的AC输出插座以及相对应的合适国家与认证；使用者可以根据其需求选择合适的型号。

表2 AC输出插座

【RS-232通讯】

如图2所示，可透过RS-232/RJ11的传输线连接PC与逆变器，读取逆变器的内部数据。

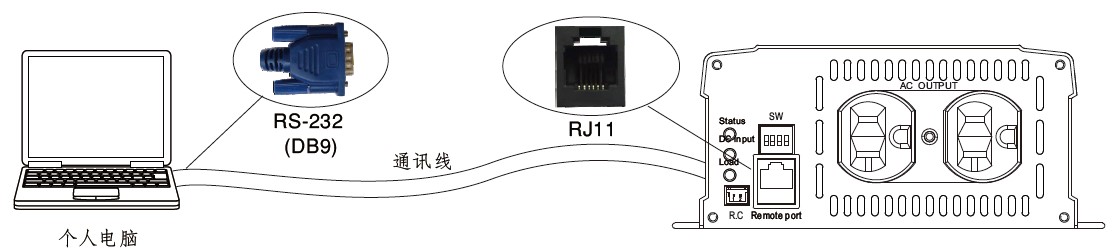

图2 RS-232通讯的配置图

NPB系列产品是一款宽范围输出的充电器，可选择2或3段充电曲线，满足各类锂电池和铅酸蓄电池充电。其外置VR可调节充电电压和电流，满足多种充电需求。

【充电曲线、充电电压和充电电流设定】

如图3与图4所示，可透过指拨开关设定2或3段充电曲线，出厂设定为3段。另外也可透过Vo Adj调设充电电压，Io Adj调设充电电流。

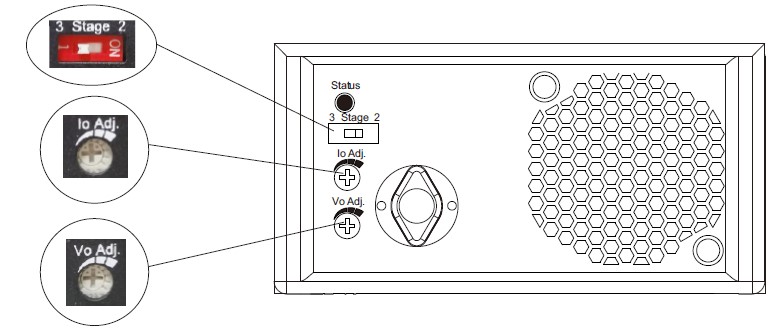

图3 充电器结构图

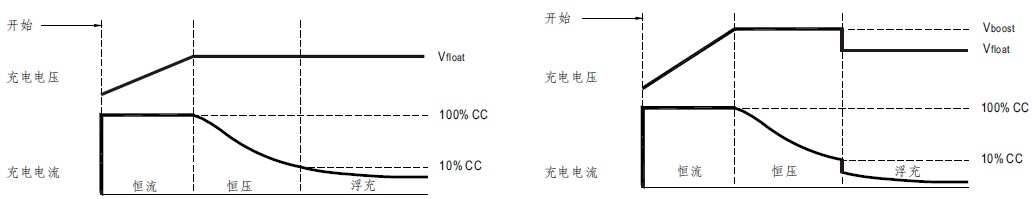

 图4 2或3段充电曲线

NPB+NTS/NTU+储能电池构成的供电系统可广泛应用于各种没有AC电的场所，或是提供医疗安防设备供电。

以下提供几个应用案例说明。

应用案例一：家庭供电系统

系统配置: NPB-360-48+NTS-1200-48+电池组+太阳能充电器

如图5所示，应用于家用智能供电系统为例，当市电供电正常时，所有家用电器使用市电运转，同时NPB充电器可对储能蓄电池充电；一旦出现短暂停电状况，储能蓄电池与NTS-1200可转换产生交流电，在一定时间内维持家用电器运转。若房屋搭配太阳能板，这套供电系统白天可透过屋顶的太阳能板将太阳能转换为直流电，用于对储能蓄电池充电并同时透过NTS逆变器转换的交流电满足部分家用电器用电。在夜间失去太阳能来源后，储能蓄电池可透过逆变器转换交流电以满足家用电器夜间使用，整套智能供电系统既节能又环保。

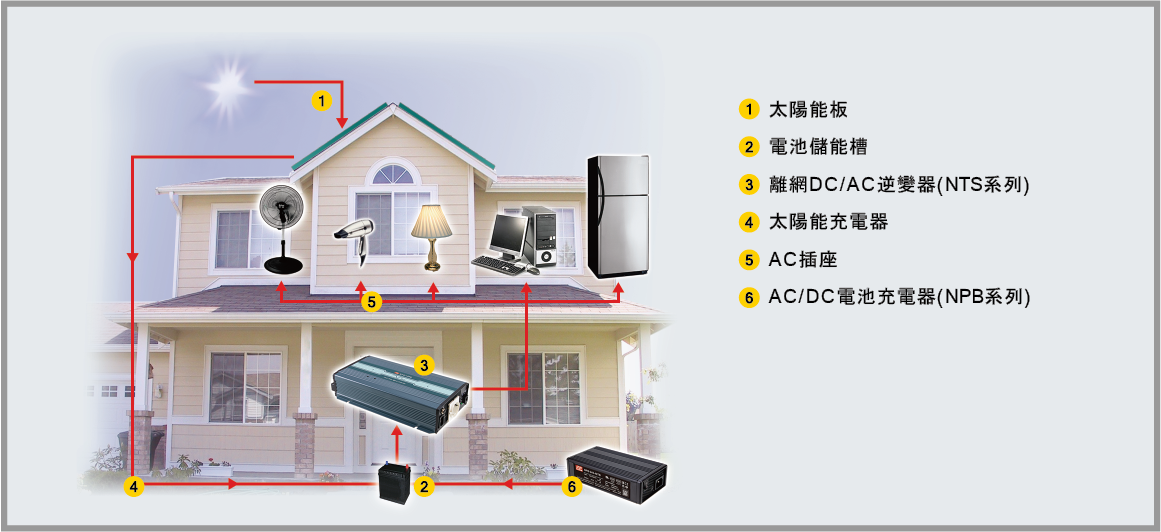

图5 智能家庭供电系统

应用案例二：智能安防系统UPS供电配置

系统配置: NPB-360-12+NTS-1200-12+电池组

如图6所示应用于智能安防系统为例，以电池为基础的UPS系统常被用于小型电信与监控系统备用电源使用，系统通常由电池、逆变器、充电器…等组件构成。当市电供电正常时，NTU-1200检测到输入交流电，就会直接队后端安防设备供电；同时NPB-360充电器可以对内置的备用电池组进行充电，一旦市电中断或者出现故障时，备用电池组+NTU-1200组成的供电系统可在10ms内输出交流电，以确保整个安防系统的正常运作，提升安防系统整体的可靠性。

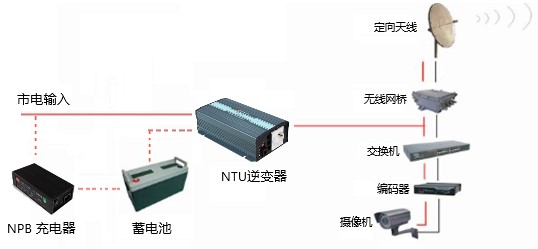

图6 智能安防系统

应用案例三：露营车逆变器应用

系统配置: NPB-360-12+NTS-1200-12+电池组

如图7所示，以NPB-360+电池组+NTU-1200配置于露营车上并配置有AC输入插头，AC输入插头可进行AC 直接供电(bypass)与提供充电器电源对电池充电，当露营车停在有设置AC插座的营地，用户可以直接把露营车AC插头插上，此时露营车上连接NTU-1200输出的设备电力会由市电供电；当露营车开到没有AC插座的营地或是车辆移动中，则露营车上的设备电力转由电池与NTU-1200转换提供。

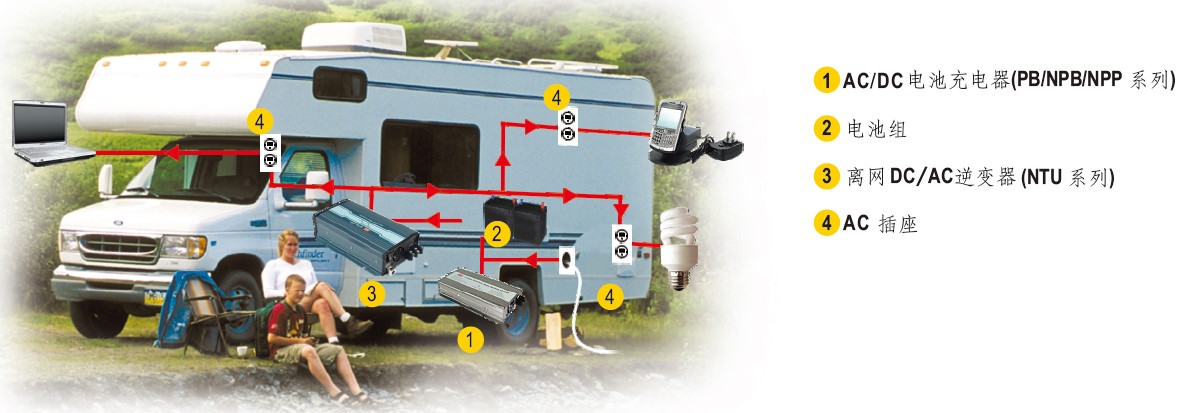

图7 露营车逆变器应用
